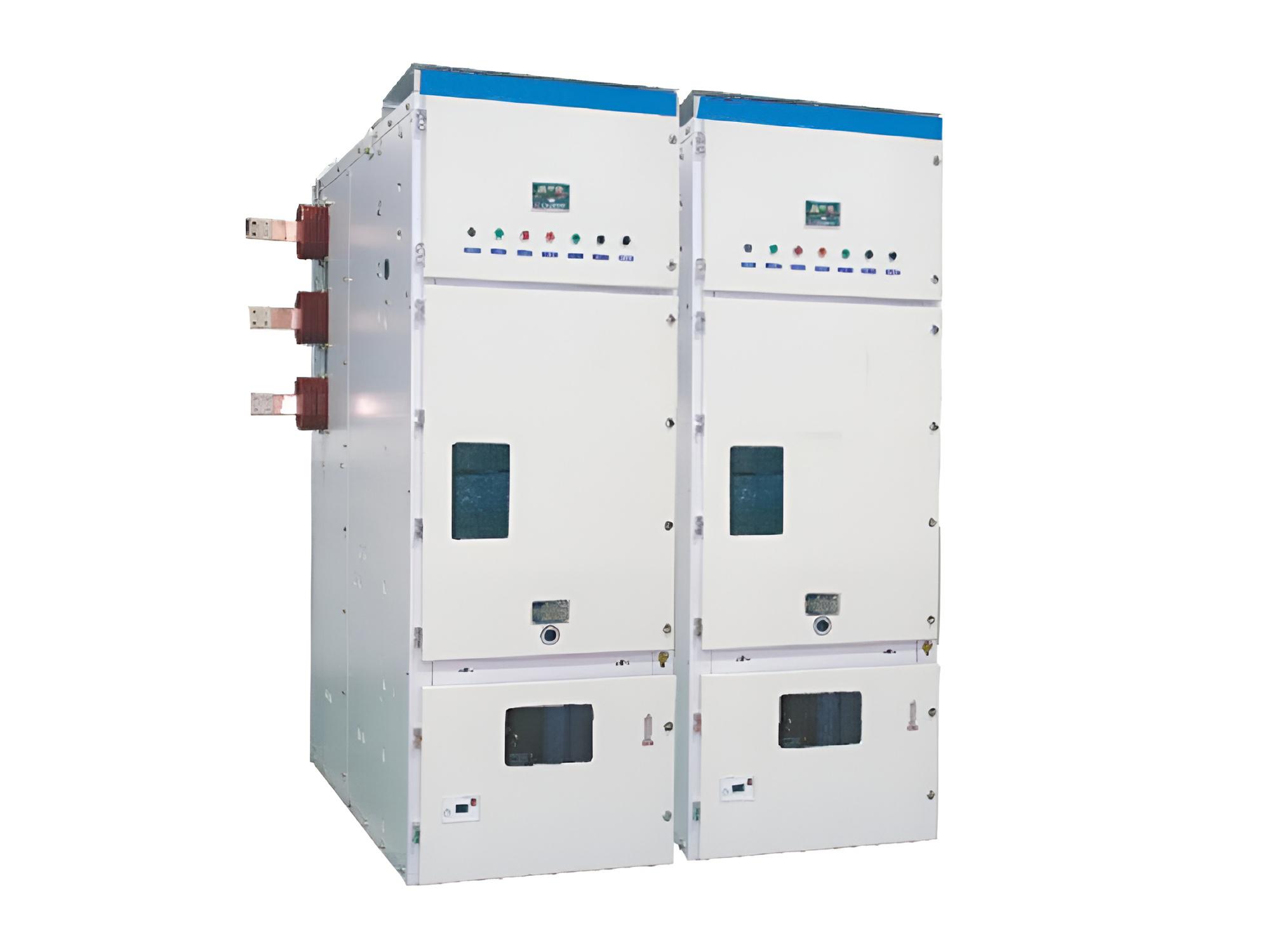

KYN28A-12(F-C)型金屬鎧裝移開式開關柜(簡稱F-C回路柜)系三相交流50Hz、12KV的系統中，作為接受和分配電能，并對電路進行控制、保護和監測的戶內高壓開關設備，尤其適應發電廠、冶金、石化、工礦等企業頻繁操作的用電場所。

開關柜產品結構

開關柜的外殼和隔板是用敷鋁鋅板經數控機床加工和彎折之后栓接而成，采用金屬封閉結構，因此裝配好的開關柜能保證尺寸上的統一性，柜頂設有壓力釋放口，開關柜由柜體和手車兩部分組成。

● 手車采用了中置式抽出結構，手車需抽出柜體時，可拉到專用小車上。在關門情況下能操作手車進出，能使手車處于“試驗”或“工作”狀態。  為了安全可靠，柜內裝有各種連鎖裝置，滿足“五防”要求。

● 整個柜體用接地的金屬板分隔成手車室、電纜室、母線室、繼電器儀表、端子室。

● 開關柜具有架空進出線，電纜進出線及左右聯絡的功能，可根據用途將各種方案的升關柜排列運行， 組成能完成設計功能的配電裝置。

開關柜產品特點

我司生產KYN28A-12(F-C)型金屬鎧裝移開式開關柜穩定性好，結構先進合理，電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
